معیاری مولڈ پنچز کے لیے ایک عملی گائیڈ: انتخاب سے لے کر دیکھ بھال تک مکمل لائف سائیکل مینجمنٹ

سٹیمپنگ اور مولڈنگ کی دنیا میں، پنچ سب سے اہم لیکن اکثر نظر انداز کیے جانے والے اجزاء میں سے ایک ہے۔ اس حصے کے طور پر جو مواد سے براہ راست رابطہ کرتا ہے تاکہ اسے الگ کرنے یا پلاسٹک کی شکل میں خراب کرنے کے لیے،معیاری سڑنا کارٹونکی کارکردگی براہ راست مصنوعات کے معیار، پیداواری کارکردگی اور ٹولنگ کے اخراجات کا تعین کرتی ہے۔ چاہے آپ تیز رفتار سٹیمپنگ لائن چلا رہے ہوں یا درست تشکیل دینے والا آپریشن، معیاری پنچوں کے عملی پہلوؤں کو سمجھنا — مواد کے انتخاب سے لے کر دیکھ بھال کے نظم و ضبط تک — آپ کے پروڈکشن کے عمل کو بہتر بنانے کے لیے ضروری ہے۔

I. معیاری مولڈ پنچ کیا ہے؟

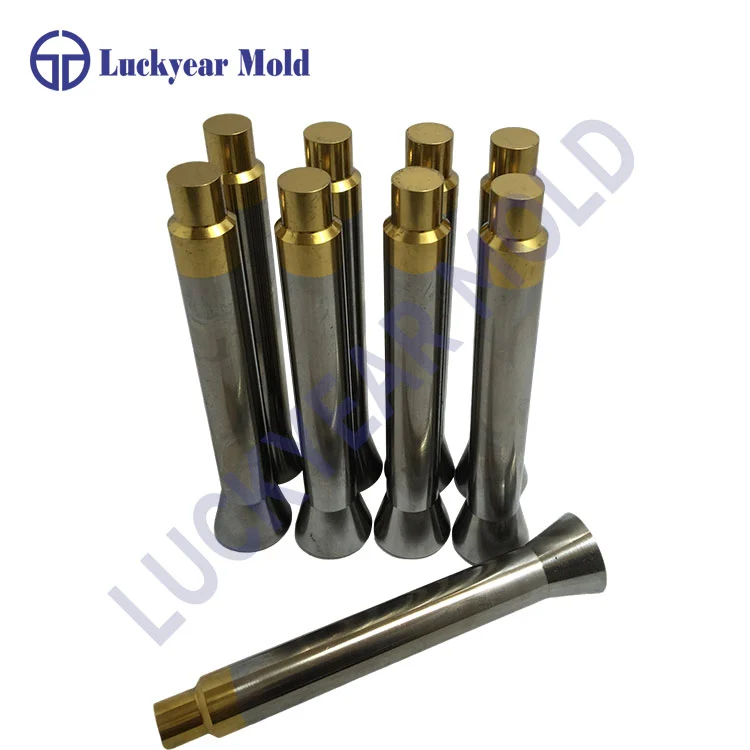

ایک معیاری مولڈ پنچ، جسے پنچ پن، سٹیمپنگ پنچ، یا محض ایک پنچ بھی کہا جاتا ہے، ایک دھاتی جزو ہے جو سٹیمپنگ ڈائی میں نصب ہوتا ہے جو مسلسل چھدرن، بلینکنگ یا فارمنگ آپریشن انجام دیتا ہے۔ یہ ورک پیس کے مواد کو مطلوبہ مصنوعات یا نیم تیار شدہ حصے میں الگ کرنے یا شکل دینے کے لیے ڈائی کے ساتھ مل کر کام کرتا ہے۔

معیاری پنچ مختلف ایپلی کیشنز کے مطابق مختلف ترتیبوں میں آتے ہیں۔ عام اقسام میں ٹی قسم کے معیاری پنچز، بی قسم کے معیاری پنچز، گائیڈڈ پنچز، سب ڈائی پنچز، اور فارمنگ پنچ شامل ہیں۔ جو چیز ایک پنچ کو "معیاری" بناتی ہے وہ یہ ہے کہ اس کے طول و عرض اور تصریحات قائم کردہ بین الاقوامی معیارات جیسے ISO، DIN، JIS، HASCO، DME، یا MISUMI کے مطابق ہیں، جو تبادلہ اور قابل پیشن گوئی کارکردگی کو یقینی بناتے ہیں۔

II مواد اور مینوفیکچرنگ: کارکردگی کی بنیاد

عام مواد

پنچ مواد کا انتخاب براہ راست ٹول کی زندگی، لباس مزاحمت اور لاگت کو متاثر کرتا ہے۔ یہاں سب سے زیادہ استعمال شدہ مواد ہیں:

سطحی علاج

کارٹون کی زندگی کو بڑھانے کے لیے، سطح کے علاج اکثر لاگو ہوتے ہیں:

TiN – سنہری رنگ کا، بہترین لباس مزاحمت فراہم کرتا ہے۔
TiCN – TiN سے زیادہ سختی، کھرچنے والے مواد کے لیے اچھا ہے۔
TiAlN – بہترین گرمی کی مزاحمت، تیز رفتار ایپلی کیشنز کے لیے مثالی۔
AlCrN – خشک مشینی حالات میں اعلی کارکردگی
DLC – کم رگڑ، مواد کے آسنجن کو کم کرتا ہے۔
بلیک نائٹرائڈنگ – لاگت سے مؤثر سطح کو سخت کرنا

کلیدی جہتی پیرامیٹرز

معیاری پنچ سخت رواداری کے لیے تیار کیے جاتے ہیں۔ معیاری معیاری پنچ عام طور پر حاصل کرتا ہے:

• قطر کی رواداری: ±0.001mm سے ±0.002mm

• ارتکاز: 0.002 ملی میٹر کے اندر

• گول پن: 0.003 ملی میٹر کے اندر

• سطح کا کھردرا پن: Ra 0.04 سے Ra 0.4

III صحیح معیاری پنچ کا انتخاب کیسے کریں۔

انتخاب آپ کی درخواست کی مخصوص ضروریات پر مبنی ہونا چاہیے۔ ان عوامل پر غور کریں:

1. مواد کی مطابقت

کارٹون مواد کو ورک پیس کے مواد سے مماثل ہونا چاہئے۔ ایلومینیم یا ہلکے سٹیل جیسے نرم مواد کے لیے، الائے ٹول سٹیل کافی ہو سکتا ہے۔ سٹینلیس سٹیل یا اعلی طاقت کے مرکب کے لئے، تیز رفتار سٹیل یا کاربائڈ کی سفارش کی جاتی ہے.

2. پیداوار کا حجم

کم والیوم / پروٹو ٹائپنگ: ایلائے ٹول اسٹیل ایک سرمایہ کاری مؤثر حل پیش کرتا ہے۔
درمیانی حجم: تیز رفتار سٹیل کارکردگی اور لاگت کا اچھا توازن فراہم کرتا ہے۔
زیادہ حجم / مسلسل پیداوار: ٹنگسٹن کاربائیڈ یا پاؤڈر میٹلرجی اسٹیلز توسیعی ٹول لائف کے ذریعے اپنی ابتدائی قیمت کا جواز پیش کرتے ہیں۔

3. بین الاقوامی معیار کی تعمیل

معیاری پنچوں کو تبادلہ کرنے کے لیے تسلیم شدہ معیارات کے مطابق ہونا چاہیے:

ISO 8020 – گھونسوں کے لیے بین الاقوامی معیار
DIN 9861 – مکے کے لیے جرمن معیار
MISUMI / DAYTON / HASCO – بڑے پیمانے پر استعمال شدہ صنعت کے معیارات

4. نازک ابعاد

ورکنگ سیکشن کے قطر، انسٹالیشن سیکشن کے طول و عرض اور مجموعی لمبائی پر توجہ دیں۔ یہ آپ کے ڈائی سیٹ کی تصریحات سے مماثل ہونا چاہیے۔

چہارم پنچ ٹو ڈائی کلیئرنس: دی کریٹیکل ریلیشن شپ

پنچ اور ڈائی کے درمیان فٹ ہونا سٹیمپنگ کے معیار کا فیصلہ کن عنصر ہے۔ مناسب کلیئرنس صاف مونڈنے کو یقینی بناتا ہے، گڑ کی تشکیل کو کم کرتا ہے، اور آلے کی زندگی کو بڑھاتا ہے۔

عام طور پر، مناسب کلیئرنس کی اجازت دینے کے لیے پنچ کا قطر ڈائی اوپننگ سے تھوڑا چھوٹا ہونا چاہیے۔ اس فٹ کو حاصل کرنے اور برقرار رکھنے کے لیے درستگی کی تیاری اور باقاعدہ نگرانی کی ضرورت ہوتی ہے۔

V. انسٹالیشن اور سیٹ اپ کے بہترین طریقے

مناسب تنصیب یقینی بناتی ہے کہ کارٹون ڈیزائن کے مطابق کام کرتا ہے:

1. الائنمنٹ کی توثیق کریں: اس بات کو یقینی بنائیں کہ سائیڈ لوڈنگ سے بچنے کے لیے پنچ اور ڈائی مرتکز ہوں۔

2. برقرار رکھنے کی جانچ کریں: درست ریٹینر استعمال کریں اور یقینی بنائیں کہ پنچ محفوظ طریقے سے بندھا ہوا ہے۔

3. کلیئرنس کی تصدیق کریں: تصدیق کریں کہ پنچ ٹو ڈائی کلیئرنس مخصوص حد کے اندر ہے۔

4. چکنا کرنے کا عمل چیک کریں: رگڑ اور گرمی کے جمع ہونے کو کم کرنے کے لیے مناسب چکنا کرنے والا لگائیں۔

VI دیکھ بھال اور دیکھ بھال: پنچ کی زندگی کو بڑھانا

ناکامی کے طریقے اور روک تھام

مکے بنیادی طور پر دو میکانزم کے ذریعے ناکام ہوتے ہیں: پہننا اور فریکچر۔

انتظار کی پوشیدہ قیمت

پنچ کی دیکھ بھال میں سب سے عام غلطیوں میں سے ایک اس وقت تک انتظار کرنا ہے جب تک کہ پرزے کارروائی کرنے سے پہلے نظر آنے والے گڑھے نہ دکھا دیں۔ جب تک burrs نظر آتے ہیں، پنچ کنارے پہلے سے ہی ایک اہم رداس تیار کر چکے ہیں اور نقصان گھنٹوں تک جمع ہوتا رہا ہے۔

اس حقیقی دنیا کے منظر نامے پر غور کریں: اگر آپ کم سے کم لباس پر دوبارہ تیز کرنے کے لیے ایک مکے کو ہٹاتے ہیں، تو ہٹانا بہت کم ہے۔ لیکن اگر آپ اس وقت تک انتظار کرتے ہیں جب تک کہ burrs آپ کو کام کرنے پر مجبور نہ کریں، تو پہننا بہت زیادہ اہم ہو سکتا ہے۔ اس کنارے کی صفائی ایک واحد رد عمل کے چکر میں اس سے کہیں زیادہ ٹول لائف استعمال کرتی ہے جو فعال دیکھ بھال کے ذریعے ضائع ہوتی۔

عملی بحالی کے رہنما خطوط

سطح کے زیادہ دباؤ اور تیزی سے گرمی جمع ہونے کی وجہ سے چھوٹے گھونسوں کا زیادہ کثرت سے معائنہ کیا جانا چاہیے۔ کنٹرول شدہ حالات میں بڑے مکے طویل وقفوں تک بڑھ سکتے ہیں۔

نشانیاں کہ یہ دوبارہ تیز کرنے یا تبدیل کرنے کا وقت ہے۔

• مرئی کنارے گول کرنا

• بیس لائن سے مطلوبہ ٹنیج میں اضافہ

• مہر والے حصوں پر کٹی ہوئی سطح کا فیصد

• غیر مطابقت پذیر معیار یا جہتی بڑھے ہوئے حصے

VII تمام صنعتوں میں عام ایپلی کیشنز

معیاری مولڈ پنچ تقریباً تمام مینوفیکچرنگ سیکٹرز میں استعمال ہوتے ہیں:

VIII معاشیات کو سمجھنا

معیاری مولڈ پنچ کی عملی قیمت اس کی قیمت خرید سے زیادہ ہے۔ ان لاگت کے عوامل پر غور کریں:

ابتدائی لاگت: اعلیٰ درجے کے مواد کی ابتدائی قیمت زیادہ ہوتی ہے لیکن زندگی لمبی ہوتی ہے۔
دوبارہ تیز کرنے کی لاگت: ہر دوبارہ تیز کرنا مواد کو ہٹاتا ہے اور آلے کی کل زندگی کو کم کرتا ہے۔
ڈاؤن ٹائم لاگت: غیر منصوبہ بند پنچ کی ناکامی پیداوار کو روک دیتی ہے۔ دیکھ بھال کے درمیان بہت لمبا انتظار کرنے سے کل لاگت بڑھ جاتی ہے۔
کوالٹی کی لاگت: پہننے والے پنچ اسکریپ اور دوبارہ کام پیدا کرتے ہیں، جس سے منافع متاثر ہوتا ہے۔

ضروری نہیں کہ معاشی سویٹ اسپاٹ سب سے سستا پنچ ہو، اور نہ ہی سب سے مہنگا — یہ وہ ہے جو اپنے پورے لائف سائیکل کے دوران فی مہر والے حصے کی سب سے کم قیمت فراہم کرتا ہے۔

دیمعیاری سڑنا کارٹونسٹیمپنگ کے عمل میں ایک چھوٹا سا جزو ہو سکتا ہے، لیکن پیداواریت، معیار اور لاگت پر اس کا اثر بہت زیادہ ہے۔ عملی کامیابی آپ کی درخواست کے لیے صحیح مواد اور کنفیگریشن کے انتخاب سے شروع ہوتی ہے، مناسب تنصیب اور کلیئرنس کے انتظام کے ذریعے جاری رہتی ہے، اور نظم و ضبط کے ساتھ دیکھ بھال پر اختتام پذیر ہوتی ہے- نظر آنے والی ناکامی کا انتظار نہیں، بلکہ پیمائش شدہ لباس اور سائیکل کی گنتی کی بنیاد پر عمل کرنا۔ جب آپ جیومیٹری، مادی سائنس اور پہننے والی طبیعیات پر توجہ مرکوز کرتے ہوئے ایک پروسیس انجینئر کی ذہنیت کے ساتھ اپنے مکے سے رجوع کرتے ہیں، تو آپ قابل استعمال حصے کو ایک قابل اعتماد پیداواری اثاثے میں تبدیل کر دیتے ہیں۔
